Introdução: Para além da moldura padrão - O papel da extrusão de perfis de alumínio com ranhura em V na automatização moderna
No panorama em rápida evolução da automação industrial, da impressão 3D e das máquinas CNC ligeiras, a procura de soluções de movimento linear integradas e económicas nunca foi tão elevada. Os engenheiros e gestores de compras estão cada vez mais a afastar-se de montagens complexas de calhas e suportes separados, optando em vez disso por sistemas simplificados em que a estrutura é o guia.

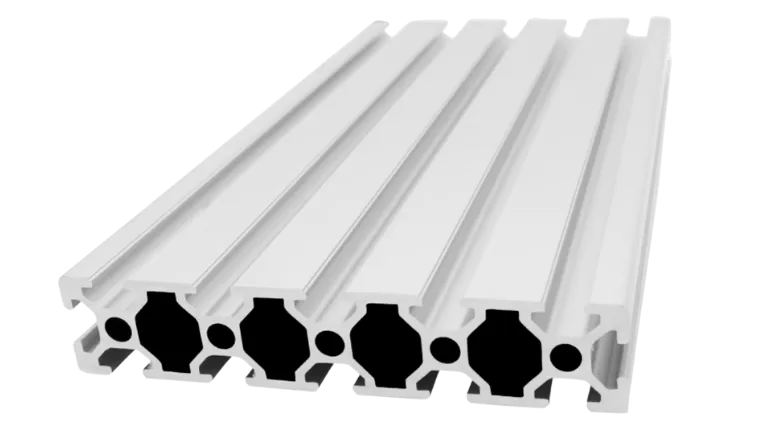

No centro desta mudança está a Perfil de alumínio extrusão conhecida como ranhura em V. Ao contrário dos perfis de ranhura em T padrão concebidos principalmente para estruturas, os perfis de ranhura em V apresentam uma ranhura em V precisa de 90° concebida para guiar diretamente as rodas de ranhura em V. Este design elimina a necessidade de calhas lineares externas em muitas aplicações, reduzindo significativamente o tempo de montagem, o número de peças e o custo global do sistema.
Na BRILLIANCE (hhalum.com), não nos limitamos a fabricar alumínio; concebemos soluções de movimento. Com mais de 21 anos de experiência profissional, aperfeiçoámos os nossos processos de extrusão para fornecer perfis com ranhuras em V que satisfazem as rigorosas exigências dos compradores B2B globais. A partir dos nossos centros estratégicos da cadeia de fornecimento em Guangdong e Xangai, servimos indústrias que vão desde a aeroespacial à eletrónica de consumo, assegurando que cada metro de perfil que produzimos incorpora durabilidade, adaptabilidade e precisão.
Porquê a BRILLIANCE? 21 anos de experiência em Perfil de alumínio Extrusão
Quando se trata de fornecer componentes críticos como a extrusão de perfis de alumínio com ranhura em V, a experiência é importante. A BRILLIANCE é um testemunho de longevidade e adaptabilidade na indústria do alumínio.
Duas décadas de mestria: Desde a nossa criação, especializámo-nos em perfis de extrusão padrão e personalizados. O nosso profundo conhecimento da metalurgia do alumínio permite-nos otimizar cada etapa do processo de produção, desde a seleção do lingote até ao envelhecimento final.
Ecossistema de produtos abrangente: Embora sejamos especialistas em perfis de alumínio com ranhuras em T e em V para automação, a nossa experiência abrange uma vasta gama de sectores. Quer necessite de perfis de qualidade aeroespacial, componentes para dispositivos médicos, estruturas de montagem solar ou quadros para automóveis/bicicletas, a nossa carteira diversificada garante que compreendemos os requisitos específicos de tensão, peso e acabamento da sua indústria. Navegue pela nossa Casos de Aplicação para exemplos do mundo real.
Logística estratégica: Localizados nos centros de produção de Guangdong e Xangai, aproveitamos uma cadeia de fornecimento madura para garantir a qualidade das matérias-primas e uma logística eficiente. Esta estratégia de centro duplo permite-nos servir clientes globais com prazos de entrega mais rápidos e custos de envio reduzidos, assegurando que os seus projectos se mantêm dentro do prazo.
Mergulho profundo na ciência dos materiais: O padrão 6063-T5 para desempenho de ranhuras em V
Nem todo o alumínio é criado da mesma forma. Para a extrusão de perfis de alumínio com ranhura em V, a escolha da liga e da têmpera é fundamental para garantir um movimento linear suave e uma resistência ao desgaste a longo prazo.
A superioridade da liga de alumínio 6063
Na BRILLIANCE, utilizamos predominantemente a liga de alumínio 6063 (parte da série Al-Mg-Si) para os nossos perfis de ranhura em V. Esta liga é mundialmente reconhecida como a “liga arquitetónica”, mas é igualmente vital para aplicações industriais devido a:
- Excelente extrudabilidade: Permite a criação de ranhuras em V complexas e afiadas com acabamentos de superfície lisos, essenciais para um contacto com as rodas de baixa fricção.
- Resistência à corrosão: Naturalmente resistente à oxidação, tornando-o ideal para vários ambientes sem revestimento pesado.
- Relação resistência/peso: Proporciona rigidez estrutural suficiente para sistemas de pórticos e estruturas sem adicionar peso desnecessário.
Porquê a T5 Temper?
Os nossos perfis com ranhura em V são submetidos a um processo de têmpera T5 (arrefecidos ao ar a partir de um processo de moldagem a temperatura elevada e depois envelhecidos artificialmente).
Estabilidade de precisão: O T5 oferece um equilíbrio perfeito entre resistência e estabilidade dimensional. Ao contrário do T6 (temperado com água), que pode introduzir deformações em perfis complexos ou de paredes finas, o T5 assegura que o ângulo V crítico de 90° permanece consistente ao longo de todo o comprimento da extrusão.
Propriedades mecânicas:
- Resistência à tração: ≥ 145 MPa
- Resistência ao escoamento: ≥ 110 MPa
- Alongamento: ≥ 8%
- Dureza: ~65-75 HB
Estas propriedades garantem que a ranhura em V resiste à deformação sob carga, mantendo um movimento suave ao longo de milhares de ciclos.
Especificações técnicas críticas: O que os compradores globais devem verificar
Como comprador B2B, a verificação das especificações é fundamental para evitar tempos de inatividade dispendiosos. Eis o que distingue a extrusão de perfis de alumínio com ranhura em V BRILLIANCE:

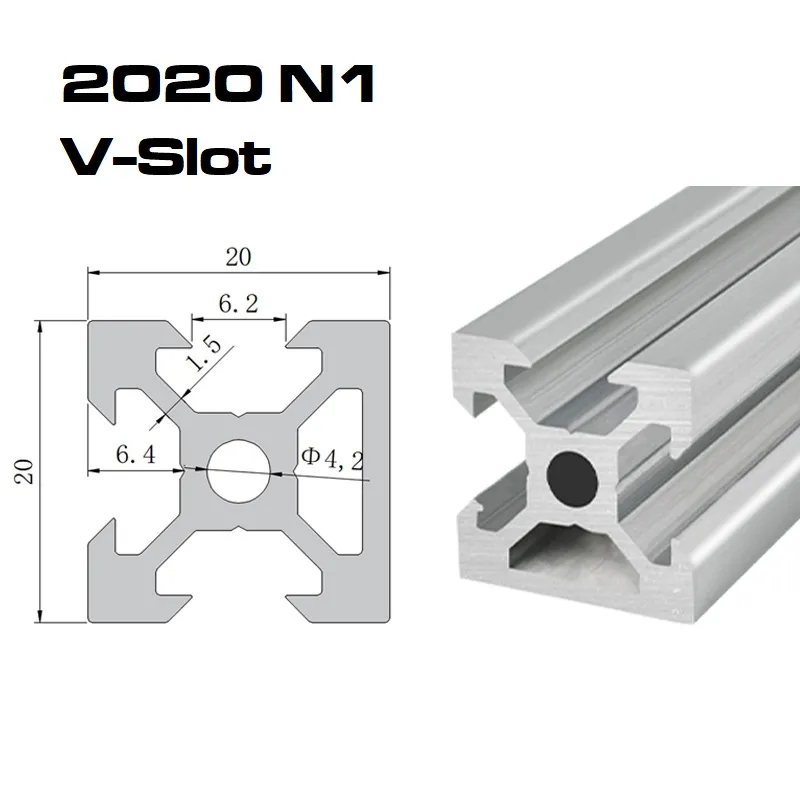

1. Tolerâncias dimensionais e precisão da ranhura
O desempenho de um sistema de ranhura em V depende da precisão da ranhura em V.
• Ângulo de ranhura: Mantemos uma tolerância rigorosa de 90° ± 0,5°. Os desvios neste ponto provocam oscilações nas rodas, maior desgaste e um funcionamento ruidoso.
• Largura da ranhura: Controlado dentro de ±0,05mm para perfis padrão, assegurando um ajuste confortável e suave para rodas V padrão (por exemplo, compatível com OpenBuilds).
• Retilinearidade: Os nossos processos avançados de estiramento e endireitamento garantem que a curvatura e a torção são mantidas abaixo de 1 mm por metro, o que é crucial para aplicações de eixo longo, como pórticos CNC.
2. Opções de acabamento da superfície
O acabamento da superfície tem um impacto direto no atrito e na vida útil.
• Acabamento da fresa: Adequado para componentes internos onde a estética é secundária.
• Limpo Anodizar: Fornece uma camada de óxido de proteção padrão (8-10µm).
• Preto Anodizar (Revestimento duro): Altamente recomendado para ranhuras em V. A nossa anodização preta (10-15µm standard, até 25µm a pedido) não só reduz o brilho para os sensores ópticos, como também aumenta significativamente a dureza da superfície e a resistência ao desgaste na ranhura. Também oculta manchas de lubrificantes, mantendo a maquinaria com um aspeto limpo.
3. Compatibilidade e versatilidade
Os nossos perfis de ranhura em V foram concebidos para uma integração perfeita. São totalmente compatíveis com as principais normas globais (incluindo os ecossistemas OpenBuilds), oferecendo simultaneamente a opção de modificações personalizadas. Quer necessite de canais de cabos integrados, espessuras de parede modificadas para cargas mais elevadas ou padrões de orifícios de montagem específicos, as nossas capacidades de moldes personalizados tornam-no possível.

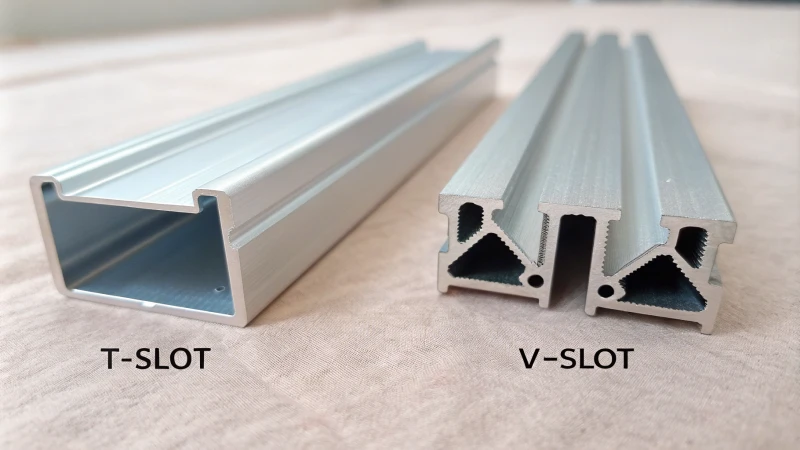

Ranhura em V vs. Ranhura em T: Fazendo a escolha certa para sua aplicação
Tem dúvidas sobre qual o perfil a escolher? Compreender a diferença é vital para o sucesso do projeto.
| Recurso | Perfil de alumínio com ranhura em V | Perfil padrão T-Slot |
|---|---|---|
| Função principal | Guia de Movimento Linear Integrado | Estrutura e montagem de estruturas |
| Mecanismo de movimento | Contacto direto com as rodas V-Groove | Necessita de calhas e rolamentos lineares separados |
| Complexidade de montagem | Baixo: Menos peças, construção mais rápida | Elevado: Mais componentes, é necessário um alinhamento exato dos carris |
| Eficiência de custos | Elevado: Elimina os custos ferroviários | Mais baixo: Os sistemas de carris acrescentam custos significativos |
| Capacidade de carga | Moderado (Ideal para trabalhos ligeiros/médios) | Elevado (melhor para cargas industriais pesadas) |
| Aplicações típicas | Impressoras 3D, CNC ligeiro, Pick-and-Place, Sliders de câmara | Protecções de segurança industriais, estruturas de máquinas, estações de trabalho, suportes de transportadores pesados |
Análise de especialista: Escolha a extrusão de perfis de alumínio com ranhura em V quando precisar de uma solução compacta e económica para o movimento linear em aplicações ligeiras a médias. Opte pelos nossos perfis de ranhura em T para trabalhos pesados quando a sua aplicação envolve cargas elevadas, velocidades elevadas ou requer a precisão máxima de calhas de guia lineares dedicadas.
Capacidades de personalização: Soluções sob medida para OEMs
Na BRILLIANCE, compreendemos que as soluções prontas a utilizar nem sempre se adequam a uma inovação única. A nossa Serviço de Processamento Personalizado permite-lhe adaptar a extrusão de perfis de alumínio com ranhura em V às suas necessidades exactas.
Desenho de cunho personalizado: Tem uma geometria de ranhura única ou uma caraterística integrada? A nossa equipa de engenharia pode conceber e fabricar matrizes personalizadas. Com mais de 21 anos de experiência, optimizamos o fluxo da matriz para garantir a integridade do perfil.
Precisão Corte & Maquinação: Oferecemos serviços de corte à medida com tolerâncias apertadas (±0,5 mm). Além disso, a nossa equipa interna Usinagem de alumínio e peças CNC centros podem Perfurar, roscar e fresar extremidades, fornecendo peças prontas a montar que reduzem os seus custos de mão de obra.
Montagem de kits: Simplifique a sua cadeia de fornecimento. Podemos agrupar os seus perfis de ranhura em V com rodas em V compatíveis, porcas excêntricas, suportes e fixadores, fornecendo um “kit de movimento” completo pronto para produção.
Garantia de qualidade: A promessa BRILLIANCE
A qualidade não é uma reflexão tardia; está incorporada no nosso ADN. Enquanto fabricante que serve os sectores aeroespacial, médico e automóvel, cumprimos as normas mais rigorosas.
Certificação ISO 9001: O nosso sistema de gestão da qualidade garante a consistência de cada lote.
Laboratório de controlo de qualidade avançado: Cada série de produção é submetida:
- Análise espectrométrica: Verificação da composição da liga (6063-T5).
- Inspeção CMM: Controlo das dimensões e dos ângulos críticos das ranhuras.
- Teste de névoa salina: Garantir Anodizar durabilidade.
- Teste de dureza: Confirmação das propriedades da têmpera T5.
Rastreabilidade: Fornecemos certificação total do material (EN 10204 3.1) para rastreabilidade desde o lingote até ao produto acabado.
Perguntas Frequentes (FAQ)
Qual é a quantidade mínima de encomenda (MOQ) para perfis V-Slot personalizados?
Para moldes personalizados, o nosso MOQ típico é de cerca de 500 kg para amortizar o molde de forma económica. No entanto, para tamanhos padrão (como 2020, 4040), oferecemos MOQs flexíveis, aceitando frequentemente encomendas de teste tão baixas como 100 kg para apoiar novas parcerias.
Os vossos perfis V-Slot são compatíveis com as rodas OpenBuilds?
Sim, sem dúvida. A nossa série padrão V-Slot é fabricada para ser totalmente compatível com as rodas em V e acessórios da OpenBuilds. De facto, muitos clientes preferem os nossos perfis devido aos nossos controlos de tolerância mais apertados, que resultam num movimento mais suave.
Podem fornecer perfis V-Slot anodizados a preto para utilização no exterior?
Sim. O nosso revestimento duro preto Anodizar oferece uma excelente resistência aos raios UV e à corrosão, tornando-o adequado para ambientes semi-exteriores ou interiores agressivos. Para aplicações marítimas totalmente exteriores, recomendamos a utilização dos nossos perfis de alumínio especializados de grau marítimo, que oferecem uma maior proteção contra a corrosão.
Como posso solicitar uma amostra para análise?
Encorajamos a realização de testes antes de nos comprometermos com o volume. Pode solicitar amostras cortadas (até 1 metro) através do nosso Exemplo de mensagem de aquisição página. Normalmente, enviamos amostras no prazo de 3 a 5 dias para verificar as dimensões, a adaptação e a qualidade do acabamento.
Que indústrias utilizam atualmente os vossos perfis V-Slot?
Para além da impressão 3D e do CNC, os nossos perfis de movimento linear e de ranhura em V são utilizados em equipamento médico (deslizadores de imagem), sistemas de seguimento solar, robótica de armazém automatizada e até mesmo em equipamento de câmara especializado para a indústria cinematográfica. Consulte a nossa Casos de Aplicação para mais.
Conclusão: Parceria com um fabricante que compreende o movimento
A escolha da extrusão de perfil de alumínio com ranhura em V correta é uma decisão estratégica que tem impacto no desempenho, fiabilidade e custo do seu produto final. Não se contente com fornecedores de mercadorias que não têm profundidade técnica.
Com mais de 21 anos de experiência, um portfólio diversificado que vai desde a indústria aeroespacial ao mobiliário, e um compromisso com a precisão e durabilidade, a BRILLIANCE é o seu parceiro ideal para soluções de extrusão de alumínio. As nossas localizações estratégicas em Guangdong e Xangai asseguram que, quer necessite de um protótipo ou de uma produção de um milhão de metros, nós fornecemos com eficiência e excelência.
Pronto para elevar o seu projeto?
📥 Solicite um orçamento gratuito e um pacote de fichas técnicas - Obter preços para perfis de ranhura em V padrão e personalizados.
📐 Falar com um especialista em engenharia - Discuta as suas necessidades específicas de aplicação e personalização.
📂 Descarregar o nosso catálogo completo - Explore a nossa gama completa de ranhuras em T, ranhuras em V e perfis de alumínio especiais.
Escolha a BRILHÂNCIA. Escolha Inovação. Escolha Fiabilidade.
